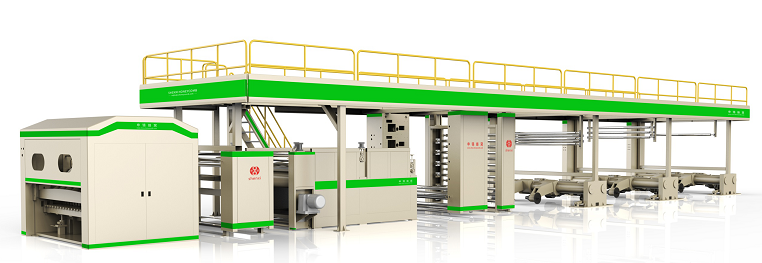

连续纸蜂窝芯制造机

数量:

产品介绍

1.1描述

深圳市蜂窝机械厂,供应全自动蜂窝芯厂。从宽度1600-2500mm。整个生产过程中需要2-3人。使蜂窝芯的厚度为6-100mm,生产能力从3-10吨/班变化。本机生产的蜂窝芯可用于蜂窝板复合,门填充,家具,展示碎片等。


1.2。提供清单

名称

技术

数量

送纸器

1。结构为双旋转轴,带四个臂。2。 用于造纸辊上下,夹紧打开和定心的液压控制。最大。 12MPa的。

3。Effectivewidth:800 =2000毫米;最大。纸卷直径:Φ1400mm。

蜂窝芯机

3

纸预热器

1.有张力辊的组成,弹簧上施加有弹性压力,可自动调节纸张张力。

蜂窝芯机


粘合单元1

1。 一个工位有5层胶合装置。

2。 胶合系统包括:胶水涂胶辊+胶水输送辊+胶水刮刀。

蜂窝芯机

1

干燥机组&橡胶辊驱动装置

1。 输送辊是180mm直径的橡胶辊作为主要驱动器。

2。 F我们这边和上面&下面是绝缘棉(40毫米厚),烤箱顶部和底部两侧带有监控和清洁门。

3.温度可在0-150℃之间。

蜂窝芯机

1

最终胶合机

1。胶合系统包括:涂胶辊+挤压辊 +胶辊刮刀,每个辊子之间的距离可以通过手轮和滑块调节。

2。胶水应用辊生产流程:加热器处理---加工 - 研磨机---网纹辊工艺---精细研磨---抛光---涂铬 - 抛光

蜂窝芯机

1

水平切割单元

1。刀架选用球墨铸铁结构,机架采用60mm厚的重型钢板

2。生产流程:焊接框架 - 加热器处理(整体框架)---机架和刀架框架加工b数控机床中心(一次)---在机架上组装刀架

3。 刀:德国材料,台湾制造

4。刀具切割高精度直线导轨(ABBA品牌)

蜂窝芯机

1

蜂窝输送机和收集器

1.带式输送机将蜂窝送入堆垛区域。

2.根据蜂窝堆叠高度自动调整台面高度。

3.Max。堆叠高度:1200mm

蜂窝芯机ZW1E

1



特征

1.高速切割,最大。 700次/分钟。
2.快速胶辊更换系统,更换所有胶辊20分钟
3。自动上胶系统,无需一直看胶水。
4。闵。 6mm厚的蜂窝制成,更换瓦楞纸板。

技术数据

没有。 项目 HCM-1600 HCM-2000 HCM-2300 HCM-2500
1 蜂窝芯的厚度 6-100mm
2 纸芯的宽度(膨胀之前,毫米) 1600 2000 2300 2500
3 蜂窝芯切割速度 0-700切割/分钟。(根据纸和胶水质量)
4 切割公差 + -0.1mm(环压指数超过7.0 Nm / g,厚度小于50mm)±0.1mm
5 适用纸 80-150gsm瓦楞纸作为芯纸
6 芯纸的层 6(可根据特殊订单制作8层)
7 细胞大小 2个单元尺寸,6-30mm(最大可根据特殊订单提供6种不同类型的单元尺寸)
8 加热干燥方法 电加热/蒸汽加热/热油
9 总发动机功率 40KW
10 电加热功率 30-50KW
11 安装电源 70-90kw
12 人的力量 3人
13 布局(毫米) 28000X4500X2500mm
14 重量 25吨 30吨 32吨 35吨
15
电源

三相,380V / 50Hz(不同的电气环境可根据订单特殊制作)
